Виконавча зйомка

Вступ

Під самим поняттям виконавчої зйомки заведено розуміти спеціальний план чи креслення, що відображає реальний стан будівель, споруд, різних комунікацій на земельній ділянці. У цьому виконавчу зйомку можна розділити на проміжну і заключну.

1Завершальна або, як її ще називають, остаточна виконавча зйомка виконується для нових, зведених на ділянці, об’єктів. Така зйомка є способом оновлення існуючої.

2Якщо говорити про проміжну зйомку, то така документація є лише частиною робочих документів під час будівельних, монтажних чи капітальних робіт. Виконується при цьому така зйомка на всіх етапах будівництва чи реконструкції.

Зйомка земельної ділянки

Зйомка земельної ділянки – один з основних різновидів виконавчої зйомки. Як результат отримують або ситуаційний план, який надалі використовують при проведенні кадастрових робіт, або отримують максимально повну інформацію про висоти, рельєфні форми, а також об’єкти на земельній ділянці. Те, який буде отриманий результат, безпосередньо залежить від мети замовника.

Виконавча зйомка підземних комунікацій

Другим основним різновидом виконавчої зйомки є схема підземних комунікацій. Актуальність максимальна для тих підприємств, що спеціалізуються на прокладанні та перекладанні комунікацій. При цьому такий різновид зйомки найчастіше проводиться за раніше побудованими трубопроводами та комунікаціями.

Виконавча геодезична зйомка підземних комунікацій – це не один процес, а цілий комплекс робіт, мета полягає в тому, щоб визначити розташування всіх підземних лінійних споруд. За допомогою таких споруд передають інформацію чи енергію, транспортують рідини чи гази. Подібний вид зйомки відрізняється тим, що під час проведення спеціалісти в обов’язковому порядку використовують спеціальне обладнання.

Зйомка здійснюється там, де труба повертає або змінює діаметр та інші характеристики.

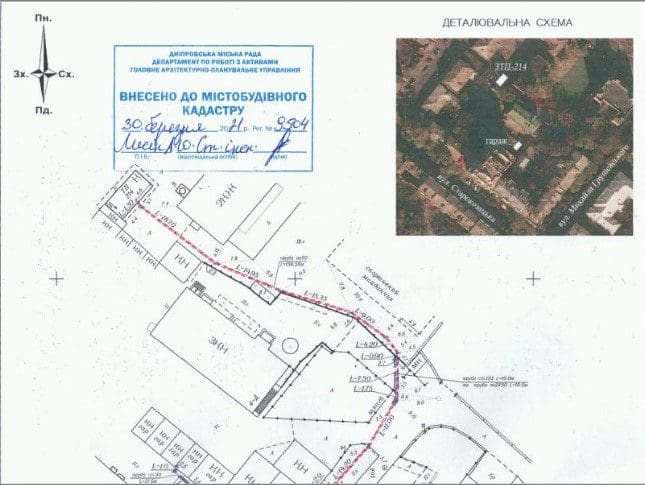

1 Виконавча зйомка газопроводу. Завдання зйомки полягає в тому, щоб отримати виконавче креслення (план) газопроводу, що будується або перекладається. При цьому обов’язково вказуються траси газопроводів з високим або іншим тиском.

2 Виконавча зйомка кабелю. Проведення такої зйомки часто відбувається за допомогою трасопошукового комплексу. Робиться це для того, щоб при перекладці не зачепити та не пошкодити вже закладені дроти, тому що вони можуть прокладатися як в траншеї простим методом, так і шляхом горизонтально спрямованого буріння. Складання відповідної документації без геодезистів неможливе.

3Виконавча зйомка водоводу. Завданням, яке стоїть під час подібної зйомки є отримати план або креслення водопроводу, який будується або перекладається. При цьому документи містять дані про місце врізання у вже існуючий водопровід, оглядові колодязі, камери обслуговування, зміни діаметра або інші параметри.

4Виконавча зйомка труб. Такий вид вважатимуться загальним алгоритмом інших видів комунікацій. Під час зйомки вказуються місця, де змінюється діаметр чи інші показники, кути повороту, схеми перерізу труб.

5Виконавча зйомка дороги. Це окремий вид геодезичної зйомки. І як результат, замовник отримує не тільки плани та профілю дороги, яка будується, а також поперечні перерізи, в яких вказані структури покриття.

Необхідність пошуку підземних комунікацій

Пошук прокладених під землею комунікацій забезпечує максимально безпечний перебіг будівлі, а надалі максимальну безпеку готового об’єкта. І для того, щоб уникнути неприємностей і надалі не займатися усуненням аварійних ситуацій, проводять дослідження

Етапи проведення робіт з виконавчої зйомки

Якщо говорити про процес зйомки в цілому, його можна поділити на три етапи:

• підготовчий;
• польовий;
• камеральний.

На підготовчому етапі відбувається збирання всієї необхідної інформації та її аналіз. Аналізуються також дані, які були отримані раніше під час проведення топографічної зйомки та інженерно-геодезичних вишукувань.

Другий етап включає проведення всіх робіт безпосередньо біля. До таких робіт можна віднести рекогносцировку, дослідження підземних лінійних споруд та нівелювання із застосуванням професійного точного обладнання.

Завершальний чи камеральний етап полягає у обробці всієї отриманої інформації. Саме на цьому етапі геодезисти складають усі відповідні документи та оформляють виконавчі креслення.

Загалом виконавча зйомка комунікацій – важливий аспект будівництва. Це запорука успіху виконаних робіт і загалом усієї безпеки.

Виконавча геодезична схема

Виконавчу геодезичну схему – формують після проведення виконавчої зйомки. Цей документ включає інформацію про координати, лінійні та кутові розміри, ухили, відстані між об’єктами та інші геометричні параметри.

У виконавчій схемі відображаються зміни, якщо такі внесені до проектної документації, попередньо затвердженої розробниками креслень. Крім того, до цього документа включаються підтверджуючі матеріали щодо змін у проектній документації.

Створенням такого документа мають займатися досвідчені фахівці, на зразок професіоналів з компанії “МЕЖА”, оскільки потрібна висока точність вимірювань, і навіть невеликі помилки неприпустимі.
