Исполнительная съемка

Введение

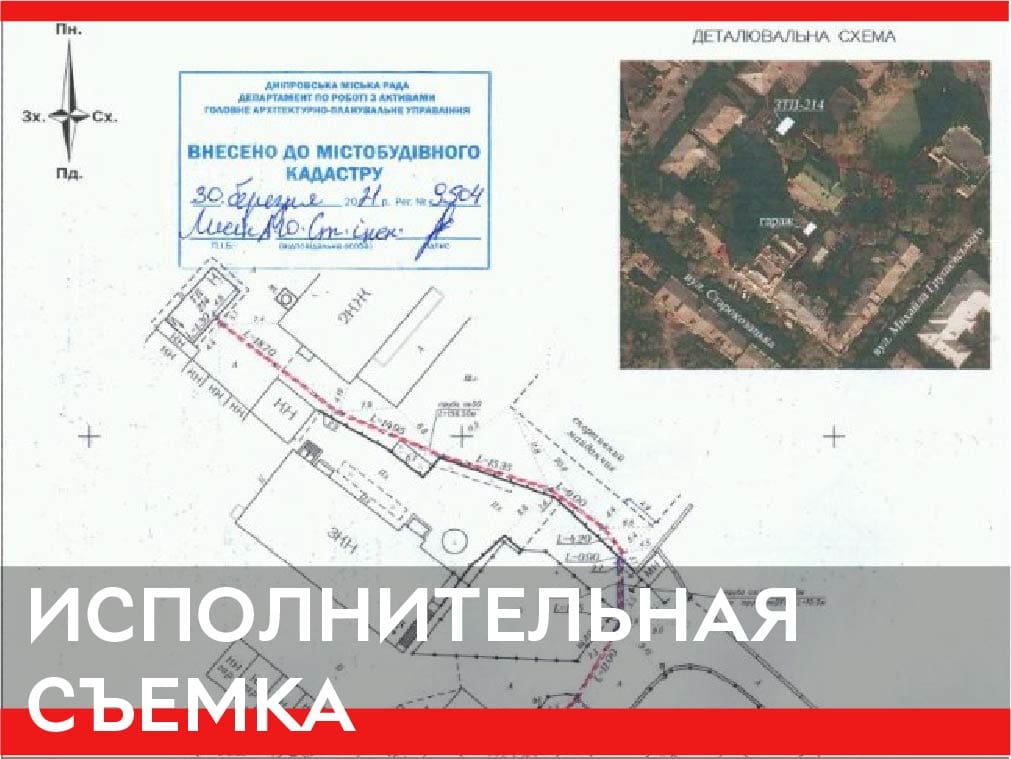

Под самим понятием исполнительная съемка принято понимать специальный план или чертеж, который отображает реальное положение зданий, сооружений, различных коммуникаций на земельном участке. При этом исполнительную  съемку можно поделить на промежуточную и заключительную.

1Заключительная или как ее еще называют окончательная исполнительная съемка выполняется для новых, возведенных на участке, объектов. Такая съемка является способом обновления уже существующей.

2Если говорить о промежуточной съемке, то такая документация является лишь частью рабочих документов при строительных, монтажных или капитальных работ. Выполняется при этом такая съемка на всех этапах строительства или реконструкции.

Исполнительная съемка

Геосъемка земельного участка

Геосъемка земельного участка – одна из основных разновидностей исполнительной съемки. Как результат, во-первых, получают или ситуационный план, который в дальнейшем используют при проведении кадастровых работ. Во-вторых, получают максимально полную информацию о высотах, рельефных формах, а также объектах на земельном участке. То, какой будет получен результат непосредственно зависит от цели заказчика.

Исполнительная съемка подземных коммуникаций

Второй основной разновидностью исполнительной съемки является схема подземных коммуникаций. Актуальность максимальна для тех предприятий, которые специализируются на прокладке и перекладке коммуникаций. При этом такая разновидность съемки чаще всего проводится по ранее построенным трубопроводам и коммуникациям.

Исполнительная геодезическая съемка подземных коммуникаций – это не один процесс, а целый комплекс работ, цель заключается в том, чтобы точно определить расположение всех подземных линейных сооружений. При помощи таких сооружений передают информацию или энергию, транспортируют жидкости или газы. Подобный вид съемки отличается тем, что во время ее проведения специалисты в обязательном порядке используют специальное оборудования.

Проведение съемки осуществляется там, где труба поворачивает или меняет диаметр и прочие характеристики.

Съемку подземных коммуникаций можно поделить на такие виды:

1Исполнительная съемка газопровода. Задача съемки заключается в том, чтобы получить исполнительный чертеж (план) газопровода, который строится или перекладывается. При этом обязательно указываются существующие трассы газопроводов с высоким или иным давлением.

2Исполнительная съемка кабеля. Проведение такой топосъемки часто происходит при помощи трассопоискового комплекса. Делается это для того, чтобы при перекладке не задеть и не повредить уже заложенные провода, потому как прокладываться они могут как в траншеи простым методом, так и путем горизонтально направленного бурения. Составление соответствующей документации без геодезистов невозможно.

3Исполнительная съемка водовода. Задачей, которая стоит во время подобной геосъемки является получить план или чертеж водопровода который строится или перекладывается. При этом документы содержат данные о месте врезки в уже существующий водопровод, о смотровых колодцах, камерах обслуживания, изменениях диаметра или прочих параметров.

4Исполнительная съемка труб. Такой вид можно считать общим алгоритмом для остальных видом коммуникаций. При съемке указываются места, где меняется диаметр или другие показатели, углы поворота, схемы сечения труб.

5Исполнительная съемка дороги. Это отдельный вид геодезической съемки. И как результат, заказчик получает не только планы и профиля дороги, которая строится, а также поперечные сечения в которых указаны структуры покрытия.

Необходимость поиска подземных коммуникаций

Поиск проложенных под землей коммуникаций обеспечивает максимально безопасный ход строения, а в дальнейшем и максимальную безопасность готового объекта. И для того, чтобы избежать неприятностей и в дальнейшем не заниматься устранением аварийных ситуаций, проводят исследования по поиску подземных коммуникаций.

Этапы проведения работ по исполнительной съемке

Если говорить о процессе съемки в целом, то его можно поделить на три этапа:

  • подготовительный;
  • полевой;
  • камеральный.

На подготовительном этапе происходит сбор всей необходимой информации и ее анализ. Анализируются также данные, которые были получены ранее при проведении топографической съемки и инжинерно-геодезических изысканий.

Второй этап включает проведение всех работ непосредственно на местности. К таким работам можно отнести рекогносцировку, исследование подземных линейных сооружений и нивелирование с применением профессионального точного оборудования.

Завершающий или камеральный этап заключается в обработке всей полученной информации. Именно на этом этапе геодезисты составляют все соответствующие документы и оформляют исполнительные чертежи.

Исполнительная геодезическая схема

Исполнительную геодезическую схему — формируют после проведения исполнительной съемки. Этот документ включает в себя информацию о координатах, линейных и угловых размерах, уклонах, расстояниях между объектами и других геометрических параметрах.

В исполнительной схеме отражаются изменения, если таковые внесены в проектную документацию, предварительно утвержденную разработчиками чертежей. Кроме того, в этот документ включаются подтверждающие материалы об изменениях в проектной документации.

Созданием такого документа должны заниматься опытные специалисты, вроде профессионалов из компании «МЕЖА», поскольку требуется высокая точность измерений, и даже небольшие ошибки недопустимы.

Обратите внимание

В целом исполнительная съемка – важный аспект при строительстве. Это залог успеха выполненных работ и в целом всей безопасности.
