Зачем нужен поиск кабеля под землей?

Введение

Поиск кабеля под землей — это важный этап при подготовке любых земляных работ. Когда мы задумываемся о прокладке новой дренажной системы, установке забора или масштабном строительстве, невольно сталкиваемся с невидимой инфраструктурой, скрытой под слоем почвы. А ведь под землей могут таиться не только безобидные корни деревьев, но и целые артерии городской жизни – различные коммуникации, среди которых силовые кабели занимают особое место.

Представьте: нужно провести земляные работы, или же возникает необходимость обслуживать уже проложенный силовой кабель, а то и вовсе заменить его из-за износа или повреждения. И вот тут-то и встает извечный, но от этого не менее острый вопрос: как найти точное местоположение и, что не менее важно, глубину залегания этого самого кабеля? Это не просто любопытство, это вопрос безопасности, эффективности и, конечно же, финансовых затрат.

Чтобы решить эту головоломку, казалось бы, достаточно просто узнать, где именно пролегает эта линия или другие подземные сети. Но, как показывает практика, получить абсолютно исчерпывающую и стопроцентно достоверную информацию порой бывает крайне сложно, а то и вовсе невозможно.

Именно поэтому поиск подземных кабелей превращается в целое искусство, требующее применения разнообразных подходов и методов, каждый из которых имеет свои особенности и свою нишу применения.

Поиск кабеля под землей

Да, задача по обнаружению подземных коммуникаций, в частности кабелей, – это не просто техническое мероприятие. Это, прежде всего, крайне ответственное дело, которое требует от исполнителя не только глубоких знаний, но и предельного внимания к деталям, исключительной осторожности и скрупулезной аккуратности.

Здесь поспешность – злейший враг, способный привести к самым печальным последствиям, от серьезных травм персонала до масштабных аварий и многомиллионных убытков. Ведь повреждение силового кабеля – это не только дорогостоящий ремонт и длительные простои, но и потенциальная угроза жизни и здоровью людей, а также риски для окружающей среды.

Современные трассоискатели, безусловно, дают нам возможность в определенной степени оценить общее состояние проложенных под землей кабелей, выявить возможные дефекты или повреждения изоляции. Однако их первичная, ключевая функция в контексте земляных работ – это именно локализация. То есть, точное определение координат и глубины залегания кабеля под слоем грунта.

Это первоначальный, критически важный шаг, который предшествует любому дальнейшему осмотру, диагностике и, что самое главное, принятию обоснованных решений относительно дальнейших действий – будь то ремонт, замена или просто безопасное проведение работ поблизости.

Архивные топографические материалы

Одним из самых первых и, казалось бы, очевидных источников информации о подземных коммуникациях являются архивные топографические материалы. Речь идет о всей той проектной и исполнительной документации, которая создается в процессе строительства или реконструкции любого объекта, расположенного на исследуемом участке.

Эти бесценные сведения зачастую хранятся в архивах городского отдела архитектуры, в соответствующих департаментах районной или городской администрации, а иногда и непосредственно у балансодержателей этих сетей. Однако стоит помнить, что даже самая подробная документация не всегда гарантирует стопроцентную точность. Со временем на объекте могли проводиться несанкционированные работы, вносились изменения, не отраженные на бумаге, или же сами карты могли быть составлены с определенной погрешностью. Особенно это касается старых карт, где точность GPS-координат была недоступна. Поэтому изучение архивных данных – это всегда отправная точка, требующая дальнейшей проверки и перекрестной верификации с помощью более современных методов.

Радиолокация георадаром

На совершенно ином принципе работает радиолокация с помощью георадара. По сути, георадар – это специализированный радиолокатор, который предназначен для неинвазивного исследования подповерхностного пространства. Принцип его действия основан на излучении в землю высокочастотных электромагнитных импульсов, которые затем отражаются от различных неоднородностей в грунте и улавливаются принимающей антенной.

Анализируя время прохождения и характеристики отраженного сигнала, прибор способен построить своего рода «рентгеновский снимок» подземного пространства. Это позволяет не только обнаружить сам кабель, но и достаточно точно определить глубину его залегания, а иногда даже оценить его примерные размеры и конфигурацию.

Однако у этого метода есть свои нюансы, существенно влияющие на его эффективность. Так, наличие большого количества грунтовых вод или высокая влажность почвы, а также преобладание глинистых грунтов или плотных осадочных пород, могут значительно ослабить и рассеять радиосигнал. Это приводит к уменьшению глубины проникновения и снижению четкости получаемого изображения, делая интерпретацию данных сложнее и менее достоверной. Выбор рабочей частоты георадара тоже играет роль: низкие частоты проникают глубже, но имеют меньшее разрешение, высокие – наоборот.

Важно понимать, что, несмотря на всю свою технологичность и потенциал, георадар – это не просто «включи и работай» устройство. Его эффективное применение, а главное – правильная интерпретация полученных данных, доступна лишь настоящим профессионалам. Распознавание тонких нюансов на радарограммах, отличение одного типа аномалии от другого, понимание влияния различных факторов среды на сигнал – все это приходит не с прочтением инструкции, а с многолетним практическим опытом, глубокими знаниями в области геофизики и инженерной геологии.

Инфракрасная термография

Еще один интересный подход к поиску подземных коммуникаций – это инфракрасная термография. Этот метод основан на простом, но действенном принципе: любой электрический кабель, особенно если по нему протекает ток, выделяет тепло. Это тепло, хоть и не всегда очевидное для глаза, зачастую приводит к тому, что температура поверхности земли непосредственно над пролегающим кабелем будет несколько отличаться от температуры окружающего грунта. Этой разницы, как правило, вполне достаточно для того, чтобы зафиксировать ее с помощью высокочувствительной тепловизионной камеры и таким образом определить местоположение кабеля.

Однако, как и любой другой метод, термография имеет свои ограничения и чувствительна к внешним условиям. На точность и надежность результатов могут существенно повлиять такие факторы, как интенсивность солнечного излучения (дневное солнце может нагревать поверхность земли неравномерно, маскируя тепловой след кабеля), недавние осадки (дождь или снег меняют теплопроводность грунта), а также сильный ветер. Эти погодные и внешние условия могут создавать так называемые «тепловые шумы» или искажать реальную картину, что приводит к значительной погрешности в определении точного места залегания.

Кроме того, для неактивных или обесточенных кабелей этот метод неэффективен, так как отсутствует источник тепла. Поэтому термография чаще всего применяется как вспомогательный метод или в комбинации с другими, более универсальными способами.

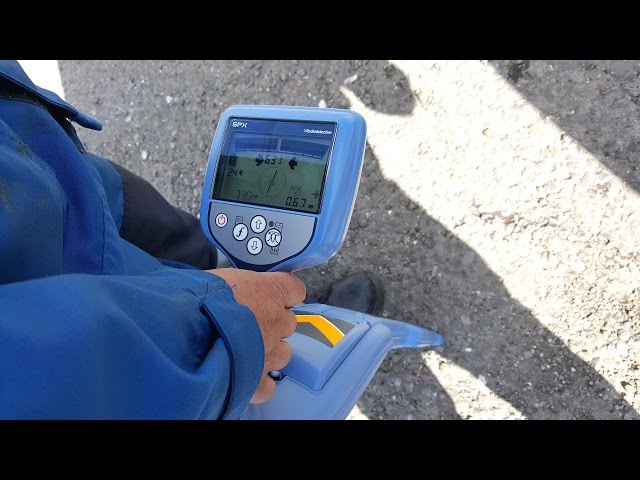

Электромагнитный трассоискатель

Переходя к, пожалуй, самому распространенному и, многими специалистами, признанному наиболее точным методом, мы говорим об электромагнитном трассоискателе.

Одним из ключевых преимуществ этого подхода является высокое качество и объем получаемой информации. С его помощью можно не только с большой точностью определить горизонтальную проекцию трассы коммуникации, но и достаточно уверенно оценить глубину ее залегания. Что особенно ценно, так это практически полное отсутствие влияния типа грунта на эффективность работы трассоискателя.

В отличие от георадара, ему не страшны ни глина, ни песчаник, ни высокий уровень грунтовых вод, поскольку он оперирует не отраженными радиоволнами, а электромагнитными полями. Современные трассоискатели спроектированы таким образом, что они относительно легкие и не громоздкие, что делает их удобными в полевых условиях. И хотя базовые принципы использования освоить достаточно легко, для достижения максимальной точности и выявления сложных случаев, безусловно, потребуется некоторый опыт и понимание принципов работы.

В основе работы электромагнитного трассоискателя лежит фундаментальный принцип электромагнитной индукции. Как известно из физики, любой проводник, по которому протекает электрический ток, неизбежно создает вокруг себя электромагнитное поле. В случае с силовыми кабелями, это поле возникает как от переменного напряжения самой линии, так и от тока нагрузки. Задача трассоискателя – уловить это чрезвычайно слабое поле, распространяющееся сквозь грунт. Прибор оснащен высокочувствительными антеннами, которые способны регистрировать изменения этого электромагнитного поля и на основании их анализа определять положение источника. Наши специалисты помогут вам в любой ситуации, и решат все ваши проблемы. Без проблем найдут кабель или другие коммуникации и поиск водопроводной трубы.

Существуют два основных режима работы:

1 Пассивный, когда трассоискатель просто «слушает» электромагнитные поля, генерируемые самим кабелем (например, от протекающего по нему тока).

2 И активный, когда к искомой коммуникации специально подключается генератор, подающий модулированный электромагнитный сигнал определенной частоты. Этот активный метод позволяет значительно повысить точность и дальность поиска, особенно для обесточенных или неактивных линий, а также эффективно выделить искомый кабель среди множества других коммуникаций.

Вывод

Как видите, поиск подземных коммуникаций – это не просто рутина, а целая инженерная задача, требующая не только наличия специализированного оборудования, но и глубоких знаний, а главное – практического опыта. Каждый из описанных методов имеет свои сильные и слабые стороны, свои области оптимального применения и свои ограничения. Зачастую, для достижения наилучшего результата, требуется комбинировать несколько подходов, тщательно анализируя информацию, полученную из разных источников. Правильный выбор метода, умение интерпретировать данные, способность учесть все факторы, влияющие на процесс поиска – все это является залогом успешного выполнения задачи, минимизации рисков и предотвращения дорогостоящих ошибок.

Поэтому, сталкиваясь с необходимостью найти кабель, водопроводную трубу или любую другую скрытую коммуникацию под землей, особенно в условиях плотной застройки или сложного геологического строения, крайне важно обратиться к специалистам “МЕЖА”, которые владеют всем арсеналом современных методов и обладают необходимым опытом. Профессионалы смогут не просто «найти», а обеспечить полную картину, гарантирующую безопасность и эффективность ваших дальнейших работ.
